Equipement RF - Fabrication Française par S.E.T-DIFFUSION.        Equipement garantie 5 ans*
Puissance RF sur demande:
100 watts - 500 watts - 1200 watts.

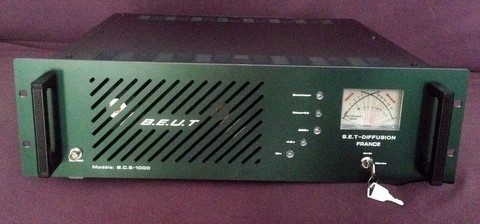

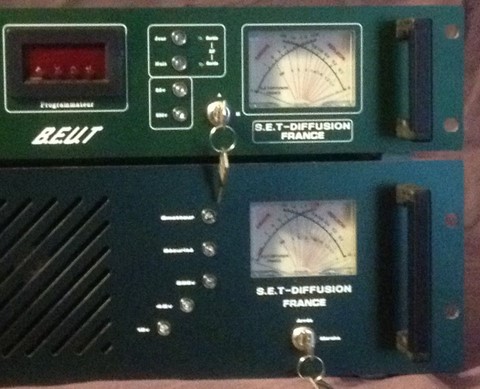

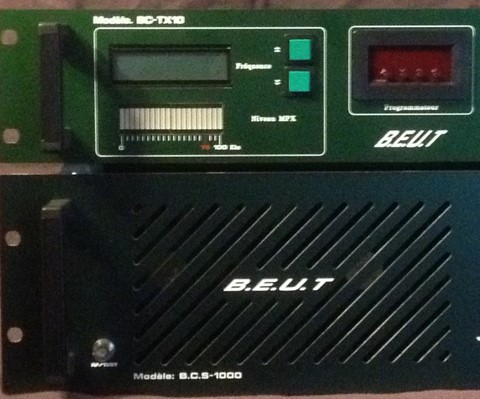

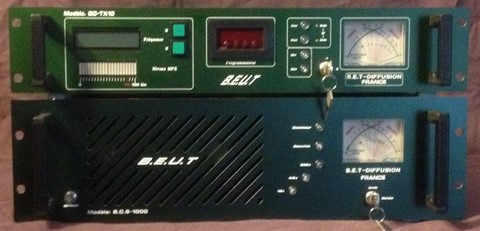

Emetteur 1200 / 1800 watts

Alimentation: 220/240 volts
Puissance de sortie RF : 10 Watt typique (12W MAX)
Gamme de fréquences : 87,5 MHz - 108 MHz
Impédance de sortie : 50 Ohms
Connecteur de sortie: N
Étapes de fréquences : 50 kHz
MPX ou SCA entrée : BNC impédance 10Kohm déséquilibrée
Harmonique de sortie : < 55dBc
Fréquence parasite : < 80dBc
En rupture de RF verrouillage de mise hors tension : < 55dB -
S.N.R : > 75dB

RDS GÉNÉRATEUR

Mode de fonctionnement : Autonome
Programmation avec un port PC LPT norme
Stockage de données: EEPROM lors de la mise o ¬
Le / O ¬ sélectionnable sur l'écran LCD principal
Bande passante du signal : 2,4 kHz
Support RDS : 57kHz (sur - échantillonnage x 3.2)
Conforme au CENELEC EN50067
4 modes de dynamique / défilement PS
Prise en charge : PI, PS, PTY, TP, AF, TA, DI, M / S, RT, UDG

STEREO ENCODER
​
Génération de sous-porteuse : un sur échantillonnage x 8
Génération de pilote : 19kHz ± 2 Hz (sur - échantillonnage x16)
Séparation stéréo : > 68 dB (20Hz- 15Khz)
Niveau de sortie MPX : 75 ohms asymétrique (connecteur BNC)

LIMITEUR

Connecteur d'entrée audio : XLR
Impédance d'entrée : 10Kohm
Pré-emphase : Aucun, 50us ou 75US
CMRR d'entrée: > 65dB
Réponse en fréquence : 20 Hz - 20 kHz

CARACTÉRISTIQUES

Alimentation unique avec des régulateurs de tension à bord
Contrôlé par microprocesseur avec affichage LCD
Excellente réponse audio
Sélectionnable Préaccentuation : Aucun, 50us ou 75US
Équilibrées connecteurs d'entrée XLR blindés
Limiter audio
Codeur stéréo en utilisant une technologie DSP moderne
RDS (Radio Data System)
Excellent VCO avec une faible distorsion
Système Phase Lock Loop (PLL) avec des étapes de 50 kHz pour un fonctionnement dans le monde entier

AMPLIFICATEUR

Conçu pour les émetteurs radios FM, l’amplificateur intègre une technologie de pointe  et une paire de BLF574 – 2 transistors de 600 watts LDMOS.
Fréquence de fonctionnement 88-108MHz
Tension de fonctionnement 43-50 Volts
Entrée / Sortie 50 ohms
Sortie 1200 watts avec une entrée de 4 watts.
25dB gain minimum.
Faible distorsion Classe B push-pull.
Filtre passe-bas en argent plaqué harmonique bobines inclus.
80% d'efficacité minimum.
Alimentation 35 ampères max - 43 à 50 volts.

PROTECTION

Les niveaux RF et ROS sont les principales causes de panne lorsque le niveau de RF est trop élevé le transistor échoue souvent dans une micro secondes même si c'est l'un des nouveaux transistors LDMOS XR.
Quand un amplificateur ne produit pas la puissance de sortie prévue avec un ROS élevé,  la solution du client est souvent d'augmenter la puissance d’entrée au lieu d'enquêter sur le problème.
Cette situation se traduit souvent par la panne RF et la destruction des transistors.

Ce modèle d’émetteur équipé de sécurités ODVSWR - PIN30W est de 50 à 400 MHz overdrive / ROS relais de protection. Il utilise un détecteur micro p RF pour basculer et retirer la puissance RF lorsque les niveaux OVERDRIVE ROS / RF sont dépassées.
L’arrêt se fait en moins d'une 1 microseconde. La source est commutée sur une terminaison de 50 ohms qui réduit au minimum le risque de dégâts de l'excitateur et de l’amplificateur.

Au moment où le microprocesseur rend sa décision, le transistor est généralement en panne. Notre circuit de protection utilise des amplis op à grande vitesse et des diodes PIN pour accomplir l'arrêt à la vitesse requise pour protéger le transistor.

​Conception et réalisation S.E.T-DIFFUSION.

Plus d'information: contact@setdiffusion.fr​
